Pompa teknolojisi ve geri akış önleyici vanalar

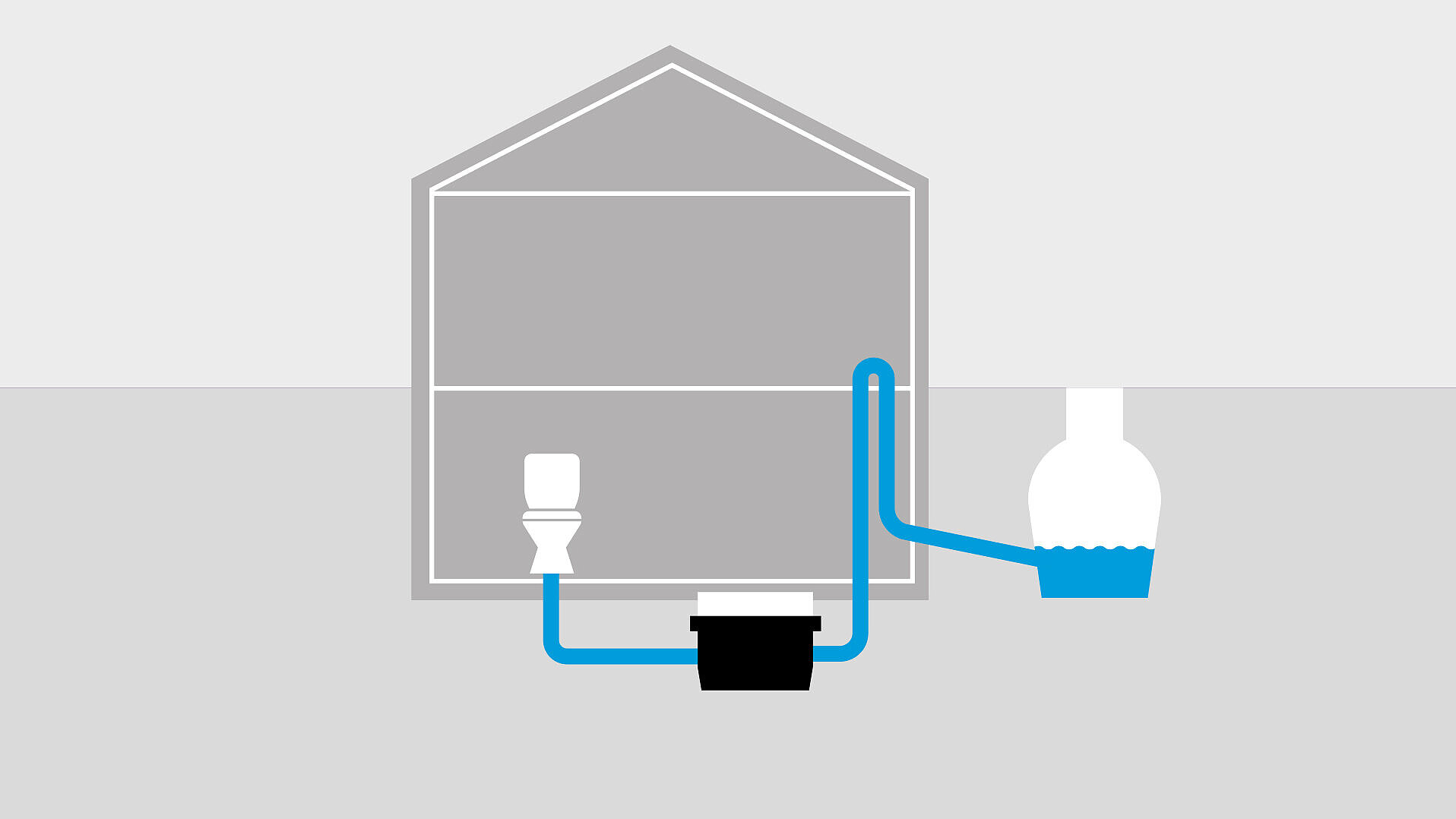

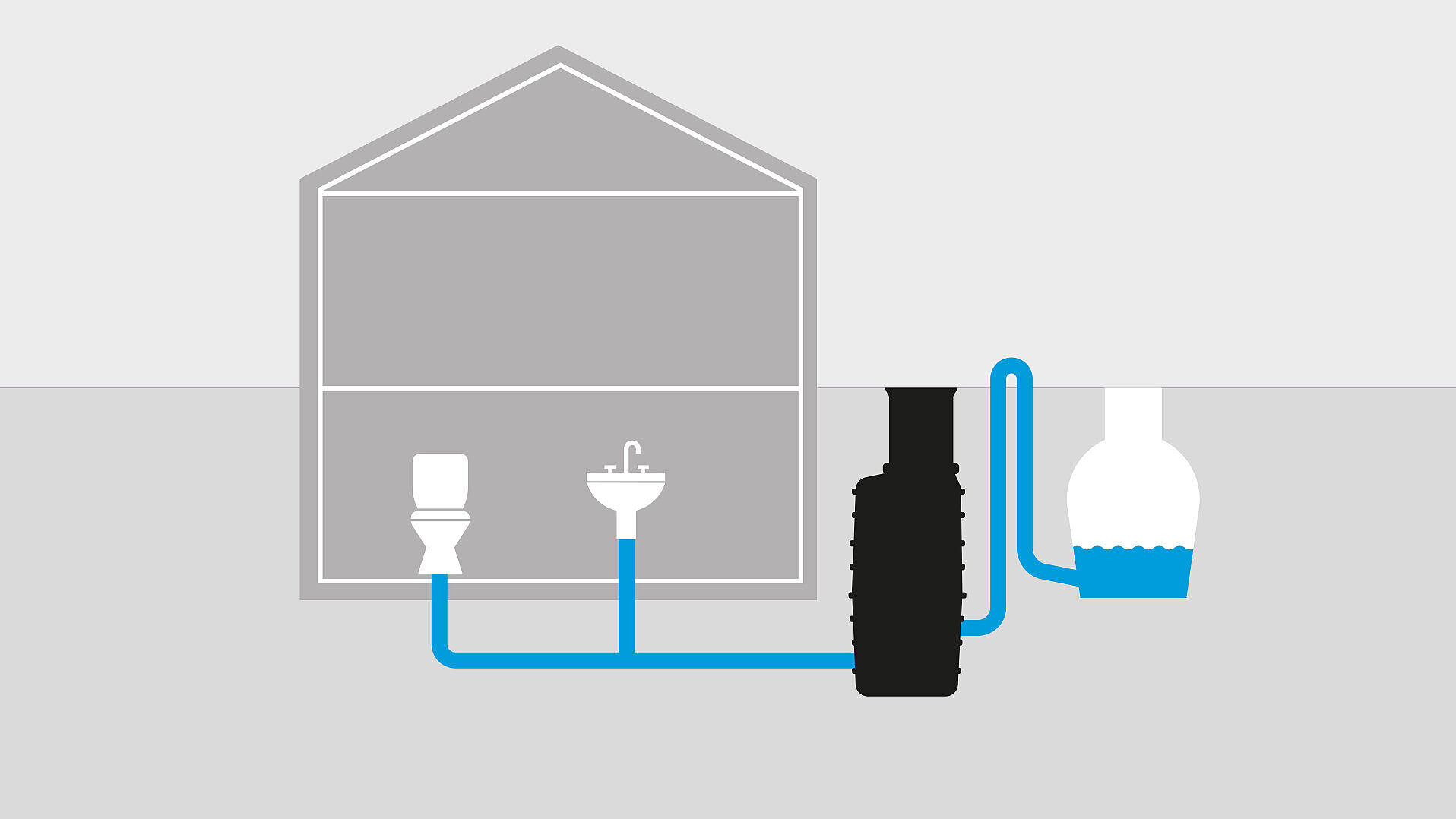

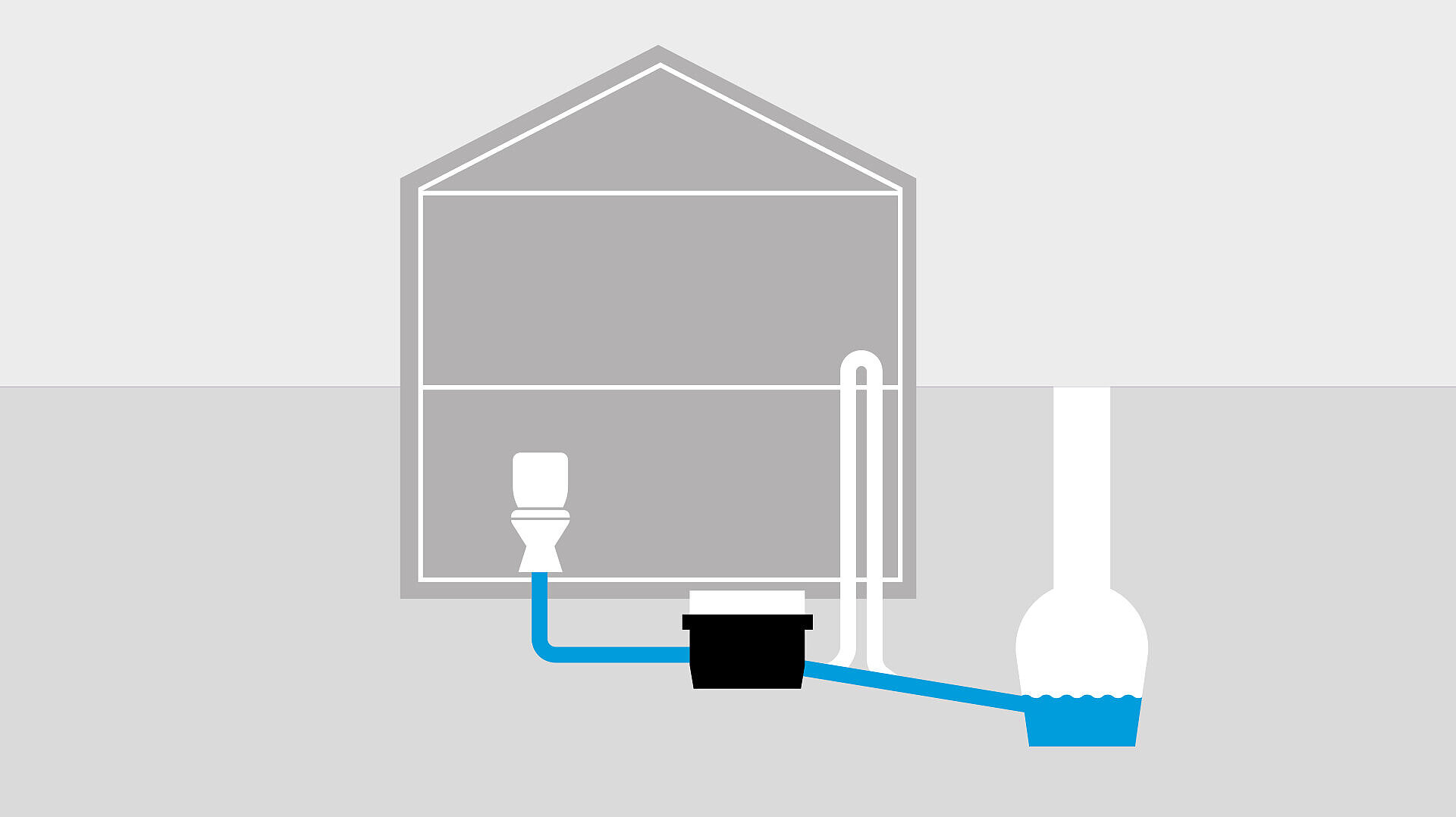

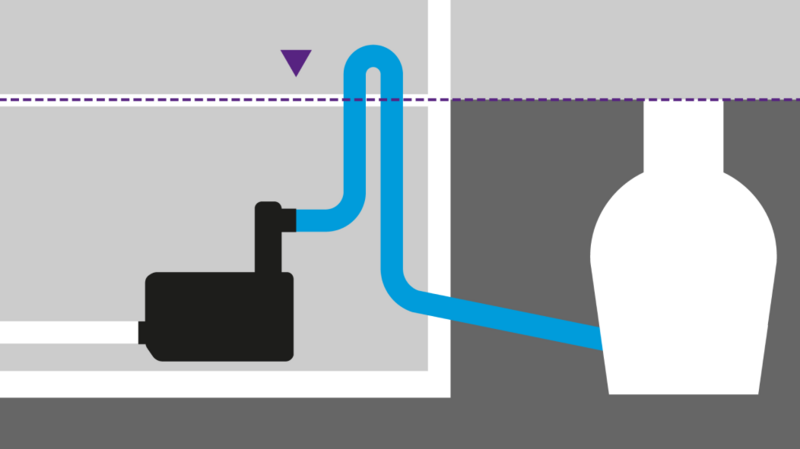

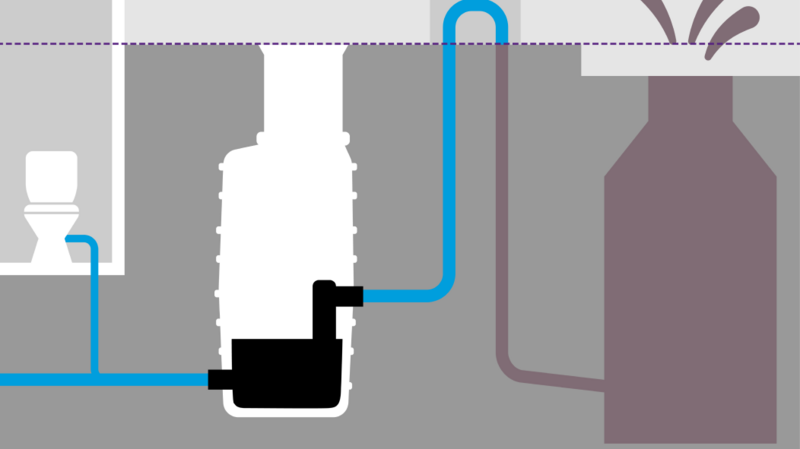

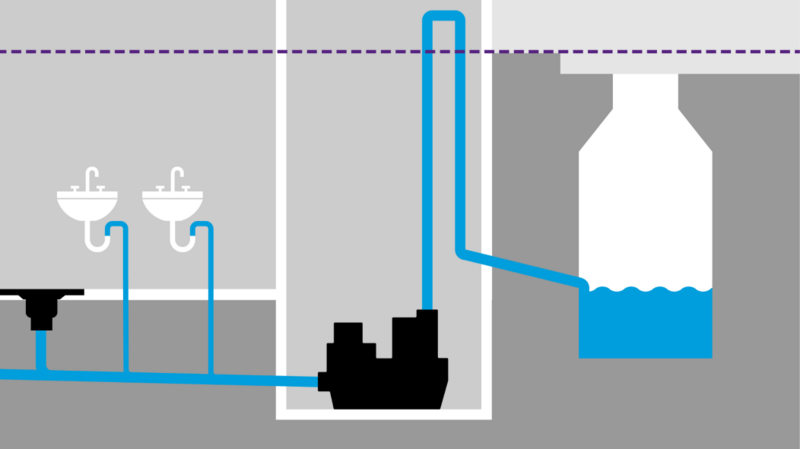

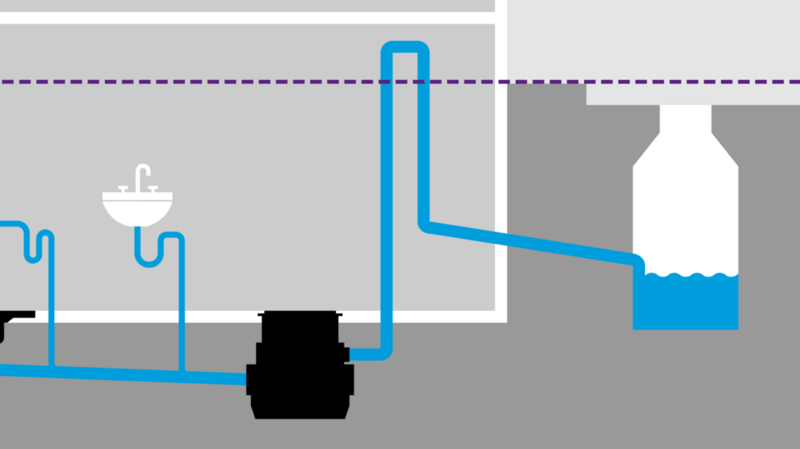

Pis su terfi istasyonları ve pompalama istasyonları esas olarak geri akış seviyesinin altındaki drenaj noktalarını, su girişine karşı korumak için kullanılır. Peki bunları diğer geri akış koruması ve geri akış önleyici vanalardan ayıran şey nedir? Pis su terfi istasyonları ve pompalama istasyonları, geri akış seviyesinin altında biriken atık suyu çoğu durumda bir geri akış döngüsü üzerinden kanalizasyona pompalar. Çoğunlukla kanalizasyon, drenaj noktasından daha yüksekte olduğunda kullanılırlar. Diğer taraftan geri akış önleyici vanalar, kanalizasyona doğru olan serbest eğimi kullanır ve geri akış durumunda atık su borusunu bir veya iki vanayla kilitler. Hibrid pis su terfi istasyonları, geri akış önleyici vanalar gibi çalışır ama bunlara ek olarak geri akış durumunda biriken suyu kanalizasyona geri pompalayan bir pompaya sahiptirler. İşlevleri ve çalışma gereksinimleri hakkında daha fazla bilgi, ilgili ürün sayfasında bulunabilir.
Ürün tipleri
Klasik pis su terfi istasyonları ve pompalama istasyonlarına ek olarak pompa teknolojisi ayrıca geri akış koruması için çevre dostu ve ekonomik bir alternatif olarak yeni hibrid pis su terfi istasyonları içermektedir. Ürün tanıtımlarımızda her bir ürün tipi hakkında daha fazla bilgi edinmeden önce ayırt edici temel özelliklere hızlı bir bakış atabilirsiniz:
Atık su türü
Doğru ürüne karar verirken bir kriter çok önemlidir: dışkısız su, diğer adıyla gri su, dışkılı sudan (siyah su) farklı çözümler gerektirir. Bir pompanın serbest küresel geçişi, pompadan sorunsuz bir şekilde serbestçe geçebilmeleri için izin verilen maksimum katı parça boyutunu gösterir. Bu, pompa seçilirken tıkanmadan çalışacağından emin olmak için önemlidir.
Dışkılı atık sular için pis su terfi istasyonları (EN 12050-1)
DIN EN 12050-1’e uygun pis su terfi istasyonları siyah suyun tahliyesi için uygundur., örneğin tuvaletler ve pisuvarlardaki atık su.
Dışkısız atık sular için terfi istasyonları (EN 12050-2)
DIN EN 12050-2’ye uygun pis su terfi istasyonları gri su, yani banyo veya çamaşır makinesindeki dışkısız su için tasarlanmıştır. Bu pis su terfi istasyonları için maksimum parçacık boyutu yalnızca 10 mm’dir.
Prob tipleri
Pis su terfi istasyonları ve pompalama istasyonlarında atık su haznesindeki su seviyesini belirlemek için özel problar veya sensörler kullanılır. İlgili prob uygulamasına bağlı olarak bu, pompalama işlemlerini başlatmak veya hazne içinde su biriktiğinde bir alarmı tetiklemek için kullanılabilir. Her biri belirli çalışma koşulları için uygun olan beş prob tipi arasından seçim yapılabilir:

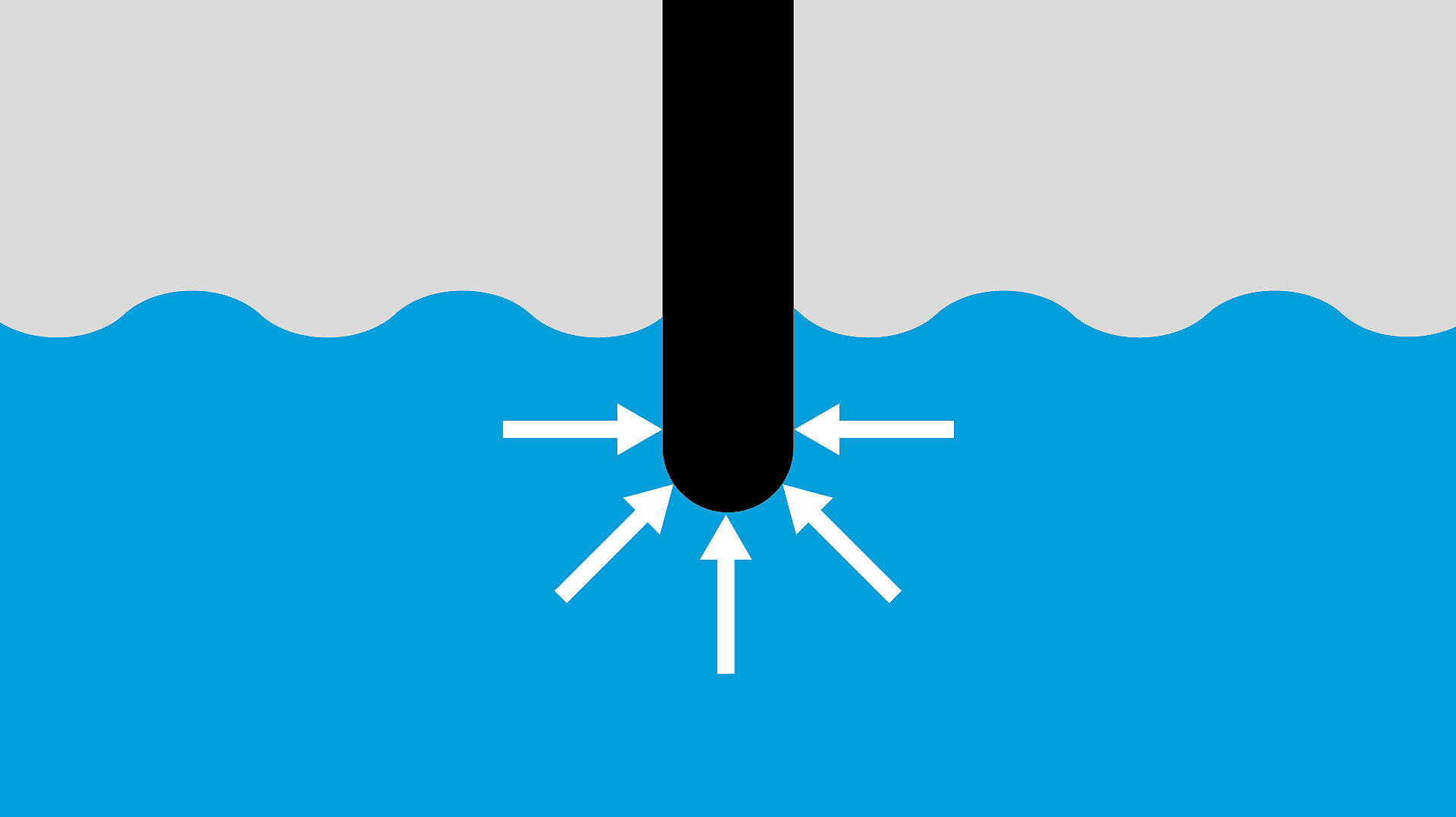

Basınç sensörü
Bir pis su terfi istasyonu veya pompalama istasyonundaki su seviyesi, hazne içindeki bir daldırma borusuyla pnömatik seviye ölçümü kullanılarak belirlenebilir. Yükselen su, daldırma borusunun içindeki havayı sıkıştırarak kumanda panelinden izlenen hava basıncını artırır. Basınç sensörü basıncı ölçer ve ilgili seviye değeri aşılır aşılmaz pompalama işlemini tetikler.
Basınç sensörleri ucuz ve kullanımı kolaydır. Ancak aşırı yağlı atık su, çok uzun basınç hortumu veya basınç hortumundaki yoğuşma nedeniyle işlevleri bozulabilir.

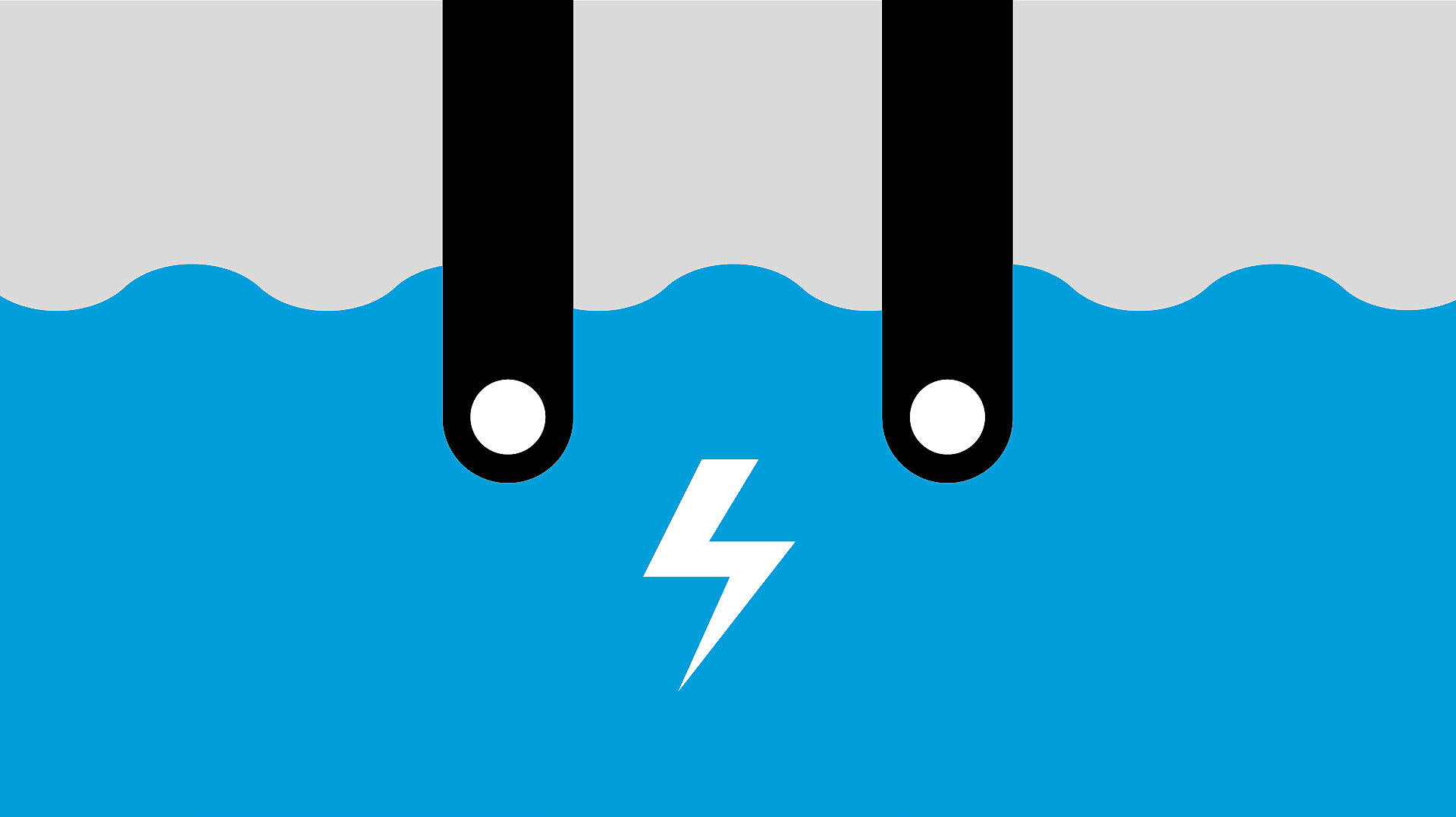

İletkenlik probu
Bir pis su terfi istasyonu veya pompalama istasyonunda seviye sensörü olarak kullanılan bir iletkenlik probu, su birbirine yakın iki ölçüm noktasına ulaşır ulaşmaz pompalama işlemini tetikler. Mevcut AC voltajı, akımın ölçüm noktaları arasındaki iletken sıvıdan geçmesini sağlar Bu, kontrol ünitesine pompayı etkinleştirme sinyali gönderir.
Bir iletkenlik probu, atık su haznesindeki su seviyesini kolay ve ucuz bir şekilde belirlemek için kullanılabilir. Ancak sadece iletken sıvılarda işe yarar ve yağmur suyunun veya yoğuşmanın pompalanması için pompa teknolojisinde kullanılamaz.

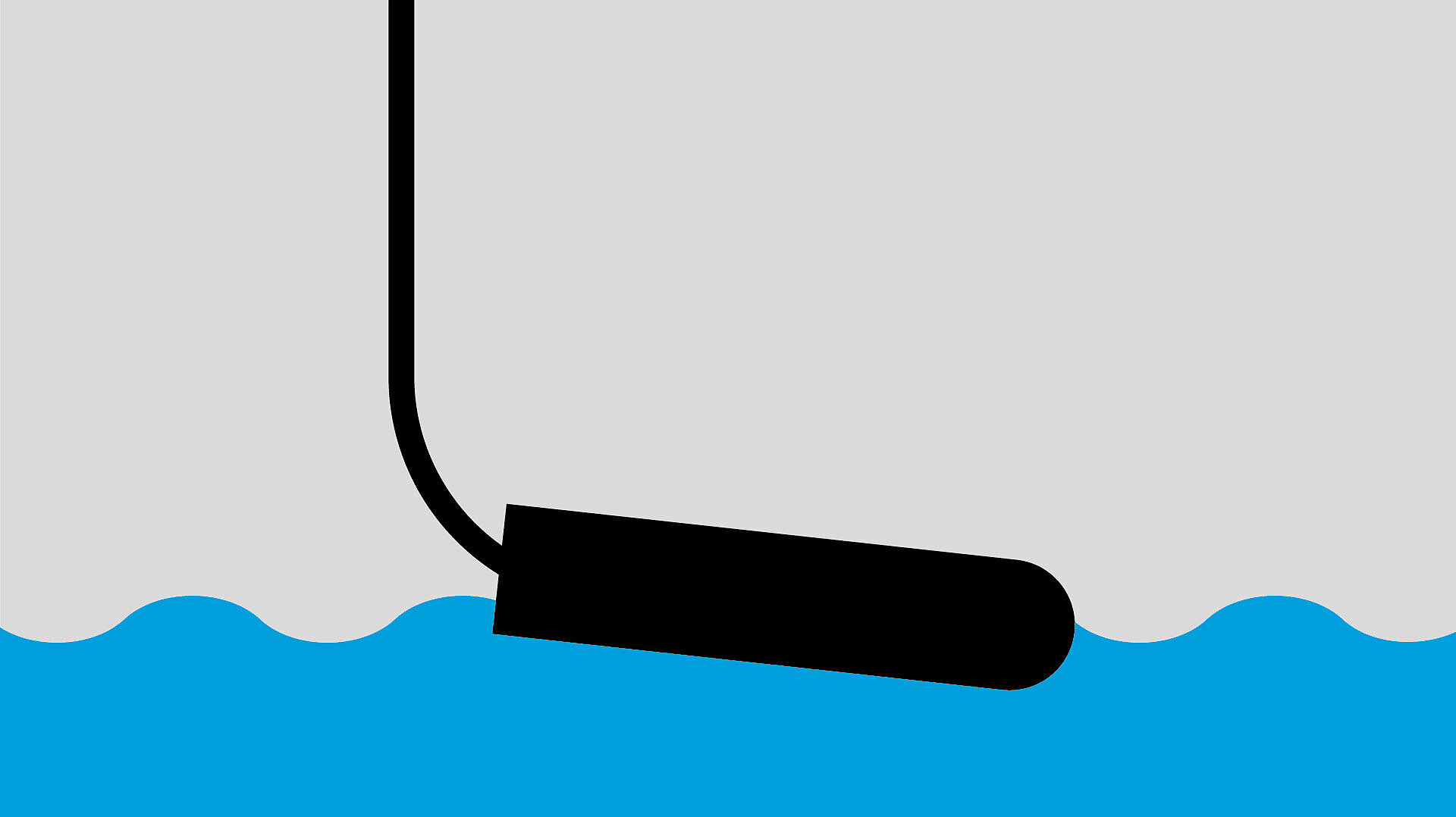

Şamandıralı şalter
Bir şamandıralı şalter ile donatılmış bir pis su terfi istasyonunda veya pompalama istasyonunda bir şamandıra yükselen su tarafından atık su haznesinin üstüne doğru itilirse pompalama işlemi tetiklenir. Şamandıra ilgili seviyeye ulaşır ulaşmaz kontrol ünitesi, pompayı etkinleştirme sinyali alır.
Şamandıralı şalter basittir ve kanıtlanmış bir prob tipidir, ancak pis su terfi istasyonuna veya pompalama istasyonuna ağır şekilde kirlenmiş atık suyun verildiği durumlarda uygun değildir. Bu durumda kir, şamandırada birikerek işlevini bozabilir.

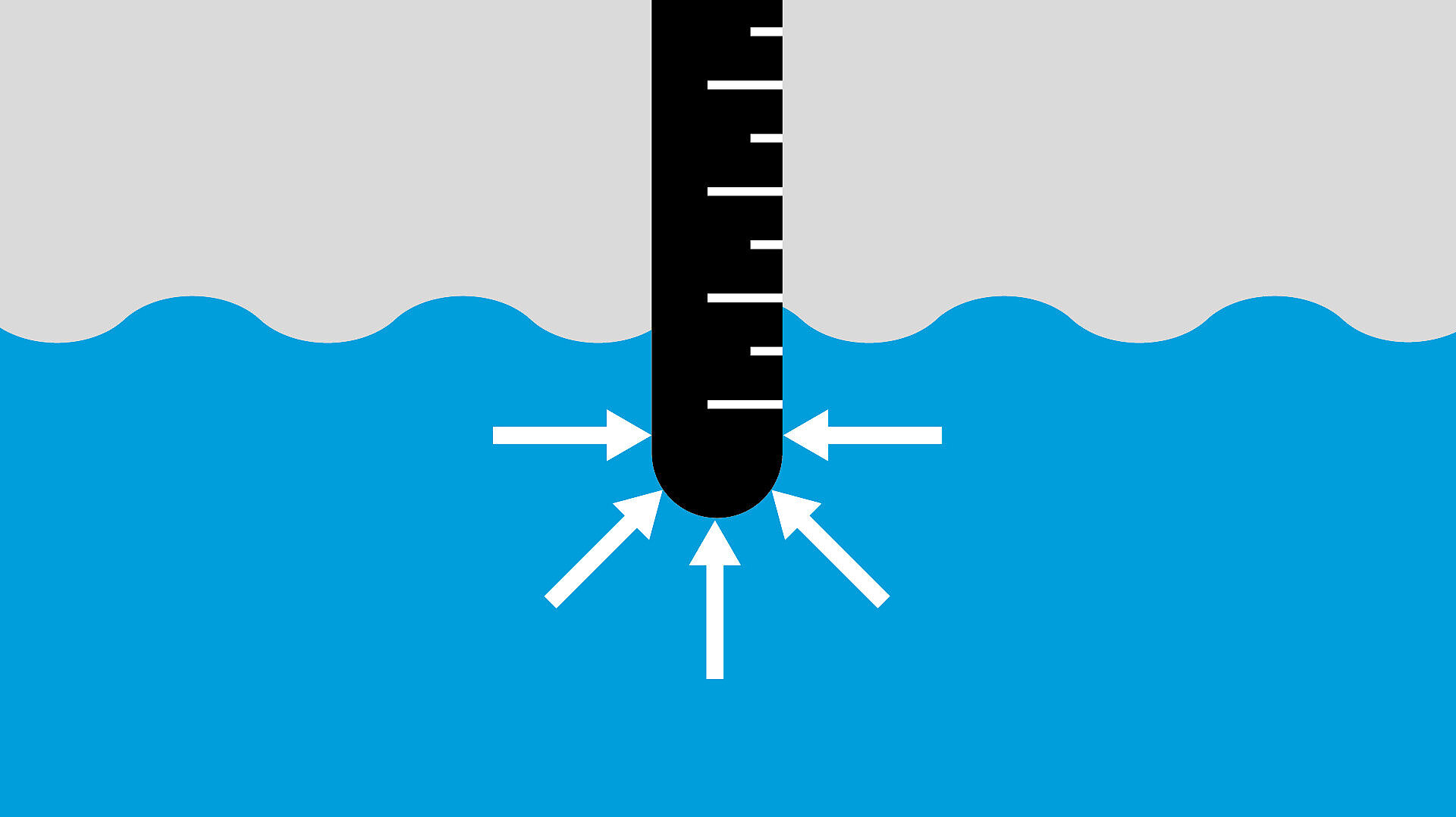

Hidrostatik sensör
Hidrostatik sensörler su basıncını ölçer. Bir pis su terfi istasyonunda veya pompalama istasyonunda prob olarak bir hidrostatik sensör kullanılırsa, ölçülen değerler analog sinyallere dönüştürülür. Bu sinyaller, su seviyesine bağlı olarak kontrol ünitesinde pompanın etkinleştirilmesi veya bir alarmın tetiklenmesi gibi farklı eylemleri aktive etmek için kullanılır.
Hidrostatik sensörlerin en büyük avantajı, sadece bir değil birkaç görevi yerine getirebilmeleridir. Örneğin, pompa teknolojisinin ayrı alarm probları ile donatılması zorunluluğunu ortadan kaldırır. Ancak bu genellikle onları diğer prob tiplerine göre daha pahalı yapar.

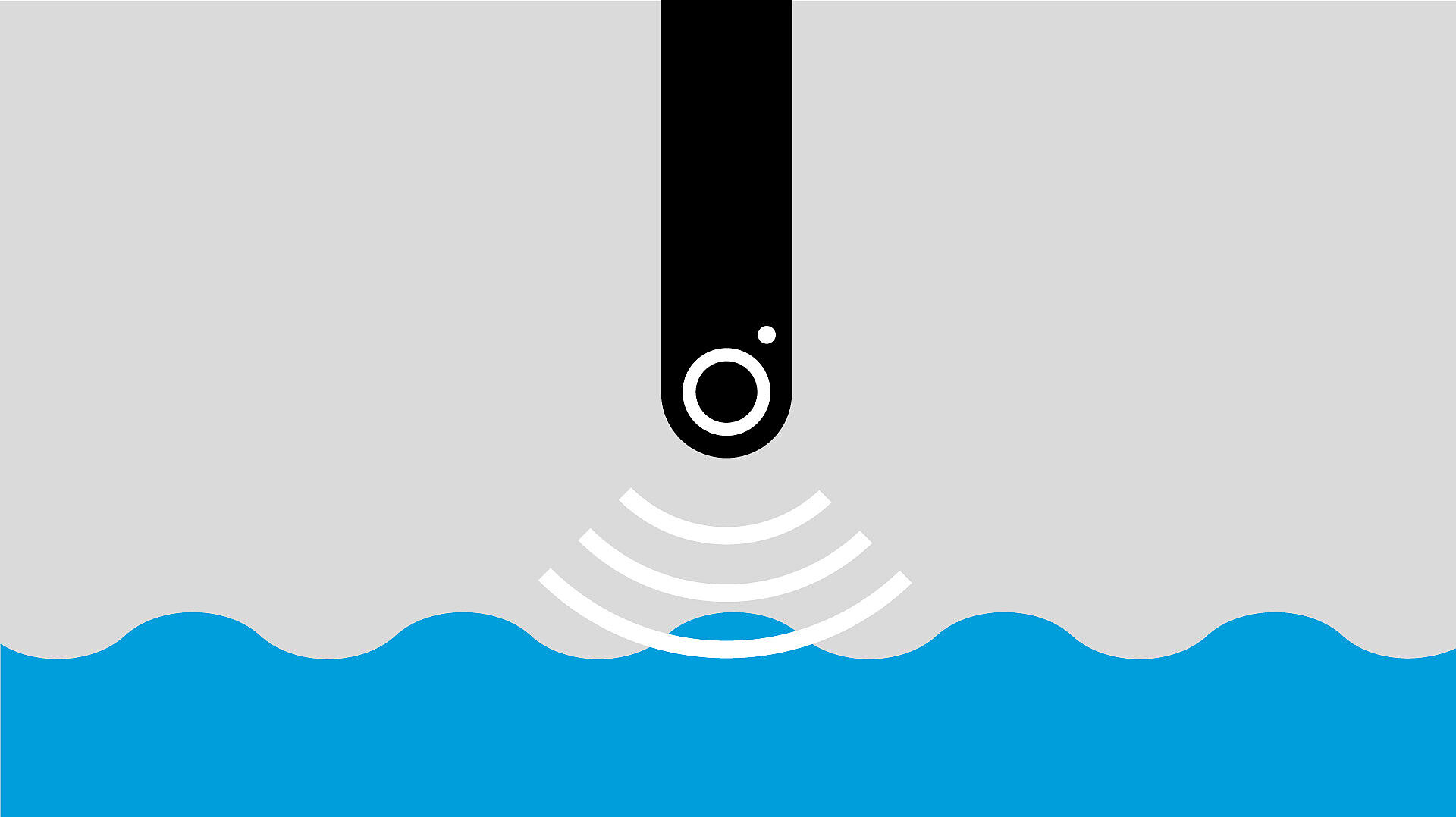

Optik prob
Optik problar, pis su terfi istasyonlarında ve pompalama istasyonlarında alarm probları olarak kullanılır. Sıvıya çarptığında kırılma açısı değişen kızılötesi ışık biçiminde bir optik sinyal yayarlar. Prob bir değişiklik algılar algılamaz alarm tetiklenir.
Diğer prob tiplerine kıyasla optik problar uzun süre kullanılmadığında bile güvenilir şekilde çalıştıklarından genellikle alarm vericilerden daha uygundur. Ancak aşırı köpüklü atık su, aşırı Hayvansal ve Bitkisel Yağlar ve Gres içeren pis su terfi istasyonlarında veya pompalama istasyonlarında kullanılırlarsa veya sıcak atık su buharları nedeniyle prob üzerinde yoğuşma oluşursa yanlış alarm verebilirler.
Vorteks tipleri
Profesyonel bir kurulumun yanı sıra pis su terfi istasyonları ve pompalama istasyonlarının düzgün çalışması, ilgili uygulama için uygun ekipmanın seçilip seçilmediğine bağlıdır. Atık suyu pompalamak için kullanılan vorteks tipi önemli bir rol oynamaktadır. Üç temel vorteks tipi arasından seçim yapılabilir.

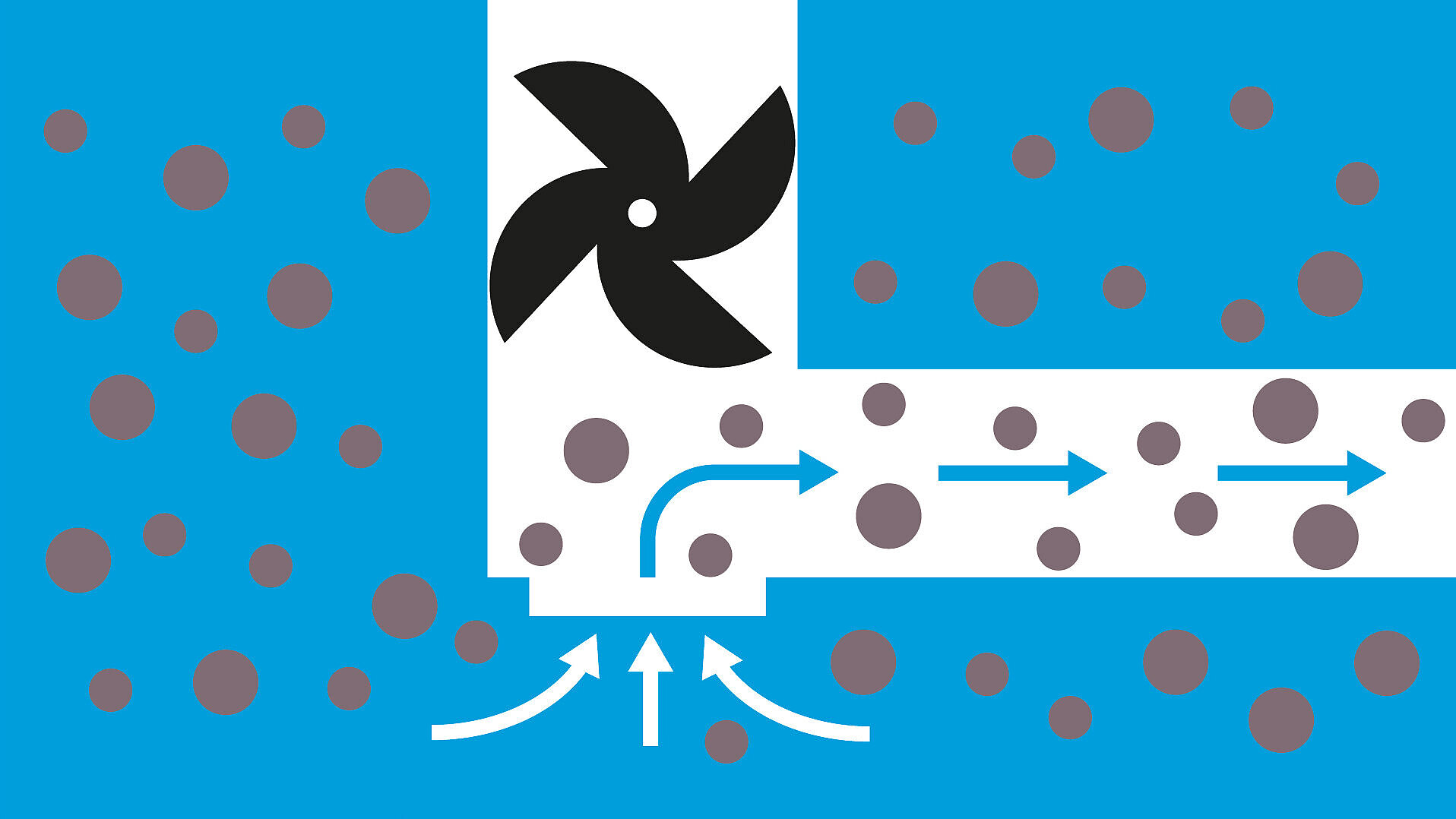

Vorteks çarklı
Bir vorteks çarkına sahip pompalar, pedler ve kumaş ürünler gibi uzun elyaf içeren atık suyun herhangi bir tıkanma olmadan tahliye edilebileceği büyük bir boşluğa sahiptir. Diğer vorteks tiplerine kıyasla vorteks çarklı tipler genellikle aynı pompa performansına ulaşmak için daha yüksek enerji girişi gerektirir.

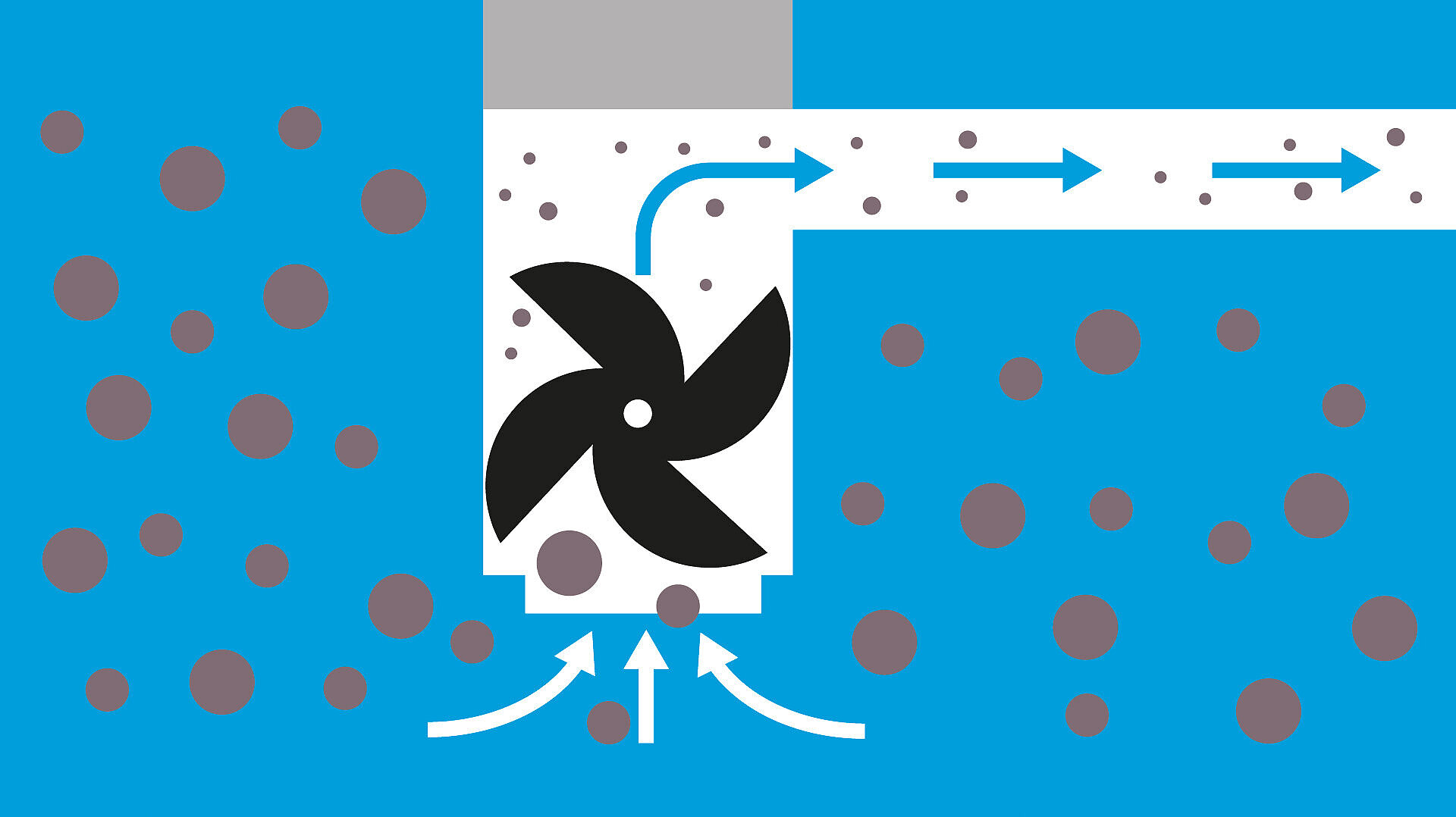

Parçalayıcı bıçaklı
Parçalayıcı bıçaklar veya kesme çarkları, pompalama işlemi sırasında atık sudaki kaba maddeleri parçalar. Büyük, uzun lifli katı parçalar bile bu şekilde parçalanarak dışarı pompalanabilir. Parçalayıcı bıçaklar bu nedenle atık suyun küçük çaplı basınçlı borular üzerinden uzun mesafeler hareket etmesi gereken zorlu ortamlarda tahliye için uygundur.

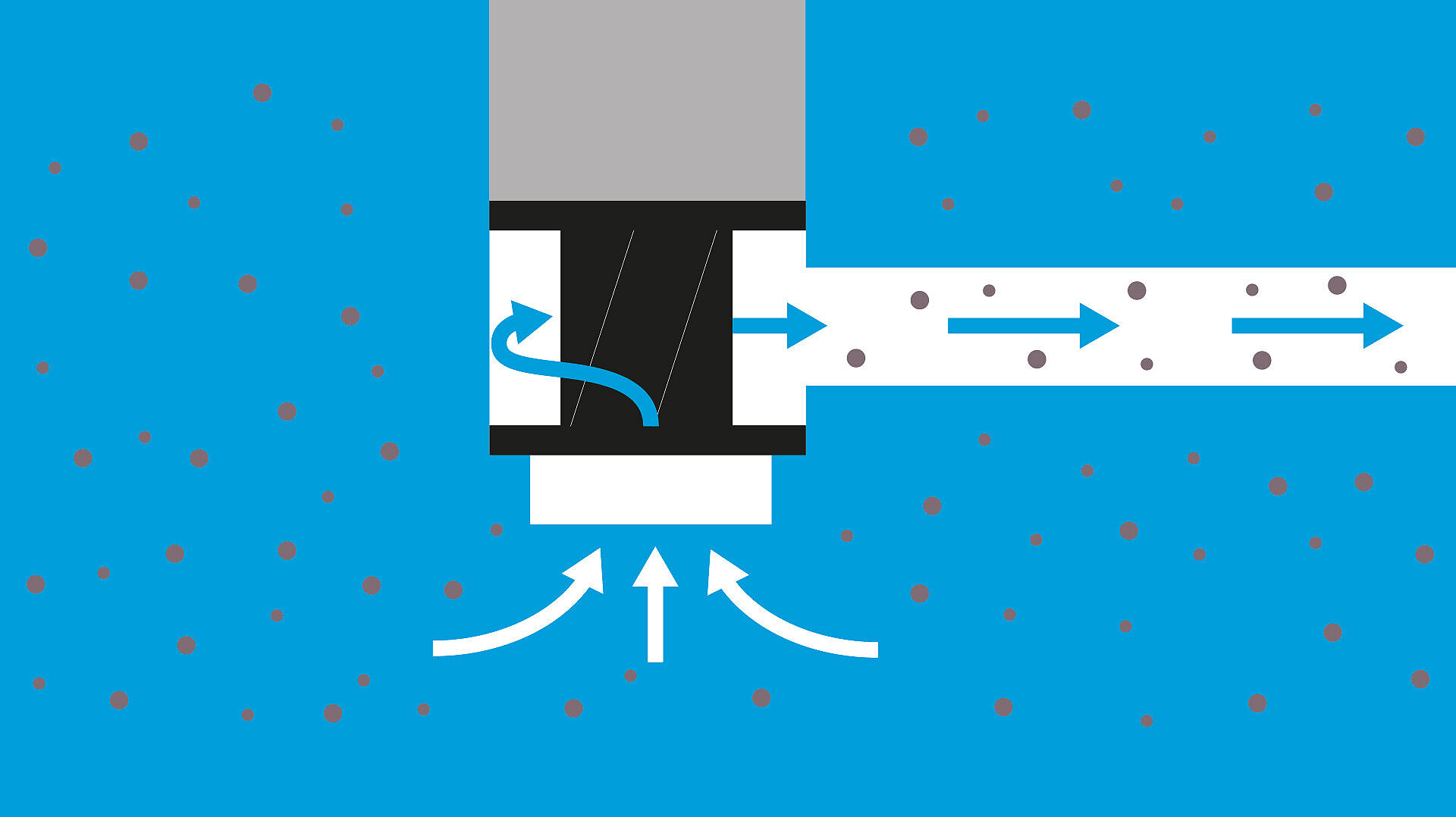

Kanal vorteksi
Tek ve çok kanallı vorteksler, katı veya kalın, kısa lifli maddeler içeren atık suyu taşımak için kullanılır. Son derece enerji tasarrufludurlar ve bu nedenle özellikle yüksek miktarlarda atık suyun dışarı pompalanması için uygundurlar.
İşletim modları
Pompalar sürekli olarak veya periyodik aralıklı işletim yoluyla çalışabilir. İşletim modları, S1 sürekli çalışma ve S2’den başlayan tanımlar aralıklı çalışma olmak üzere S1 - S9 arasında harf ve sayı kombinasyonları ile gösterilir. Özellikle aralıklı çalıştırılan atık su pompaları durumunda işletim modu genellikle, örneğin KESSEL’deki gibi S3 olarak gösterilir.
S1 işletim modunda çalışan pompalar, sürekli olarak biriken büyük miktardaki atık suyun tahliyesi için kullanılır. Aralıklı çalışma veya periyodik çalışma ile pompanın maksimum çalışma saati, her 10 dakikada bir belirli oranlarla sınırlandırılır (bilgiler % ya da dk. olarak sağlanır). Pis su terfi istasyonunuz veya pompalama istasyonunuz için hangi işletim modunun doğru olduğuna dair alınacak karar, sistem üzerinden tahliye edilen atık suyun sıklığına ve miktarına bağlıdır.
KESSEL pompa tipleri
Bir pis su terfi istasyonu veya pompalama istasyonunun gereksinimler, pompa alanındaki seçenek çeşitliliği kadar bireyseldir de. Ürün yelpazesine bakarsanız ürün adındaki harf kombinasyonu size, bir pompada kullanılan teknik ekipmanlar ve hangi uygulama için tasarlandığı hakkında pek çok şey anlatacaktır. Her bir kısaltmanın ardındaki işlevleri burada listeledik:
| Kısaltma | Anlamı |
|---|---|
| KTP | KESSEL dalgıç tip pompa |
| GTF | Vorteks çarklı dalgıç tip gri su pompası |
| GTK | Kanallı vorteksli dalgıç tip gri su pompası |
| SPF | Vorteks çarklı dalgıç tip siyah su pompası |
| SPZ | Parçalayıcı bıçaklı sisteme sahip siyah su pompası |
| STZ | Parçalayıcı bıçaklı sisteme sahip dalgıç tip siyah su pompası |
