Güvenilir ve uzun ömürlü. Bunu geri akış önleyici vanamız Staufix ispatlıyor. Duşlar, lavabolar ve çamaşır makineleri gibi bireysel drenaj nesnelerini geri akış seviyesinin altında sabitlemek için ideal çözümdür.
Staufix tip 1 ve 2 olarak mevcuttur. Bu sırada tip 2, bir geri akışta kanalizasyondan su girişine karşı koruma sağlayan serbestçe asılı iki geri akış önleyici kapağa sahiptir. Ayrıca bu kapaklardan biri acil durum kilidi üzerinden manuel olarak kilitlenebilir. Geri akış önleyici vanalar iki farklı seçenek olarak mevcuttur – açıkta duran bir atık su hattına montaj ve zemin döşemesine montaj için, burada seçime bağlı olarak siyah kapaklı veya fayans döşenebilir.

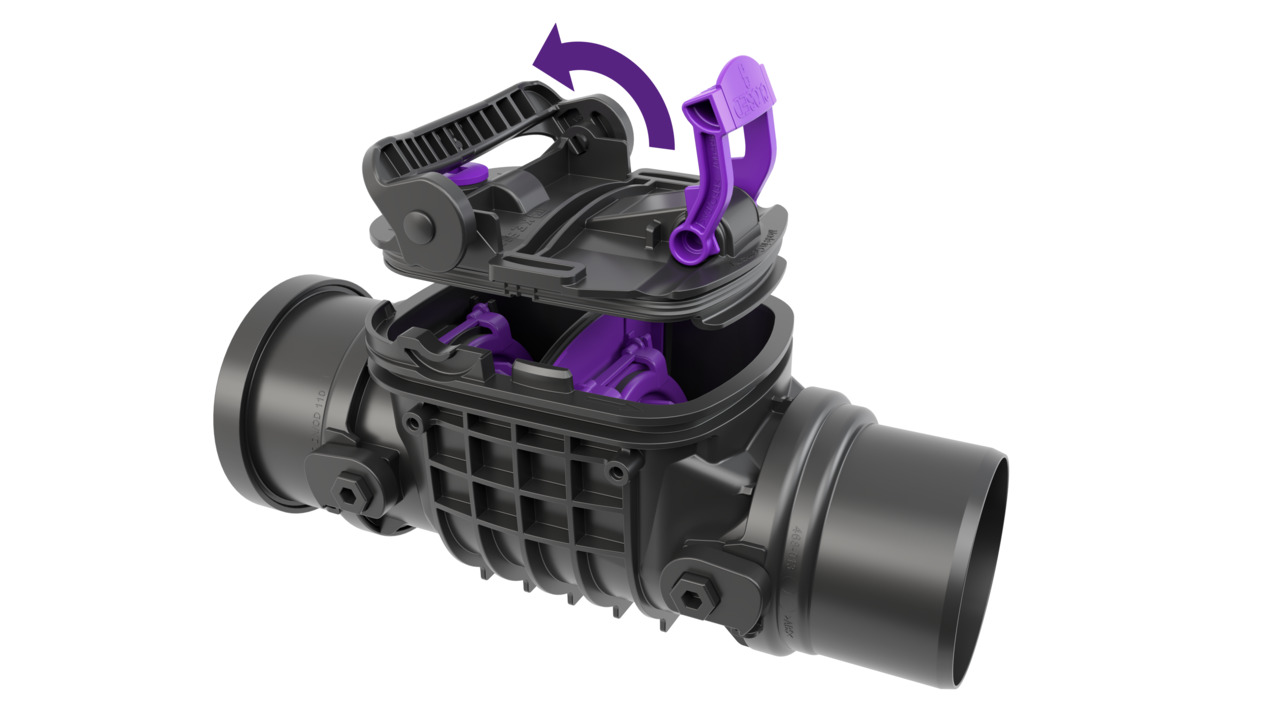

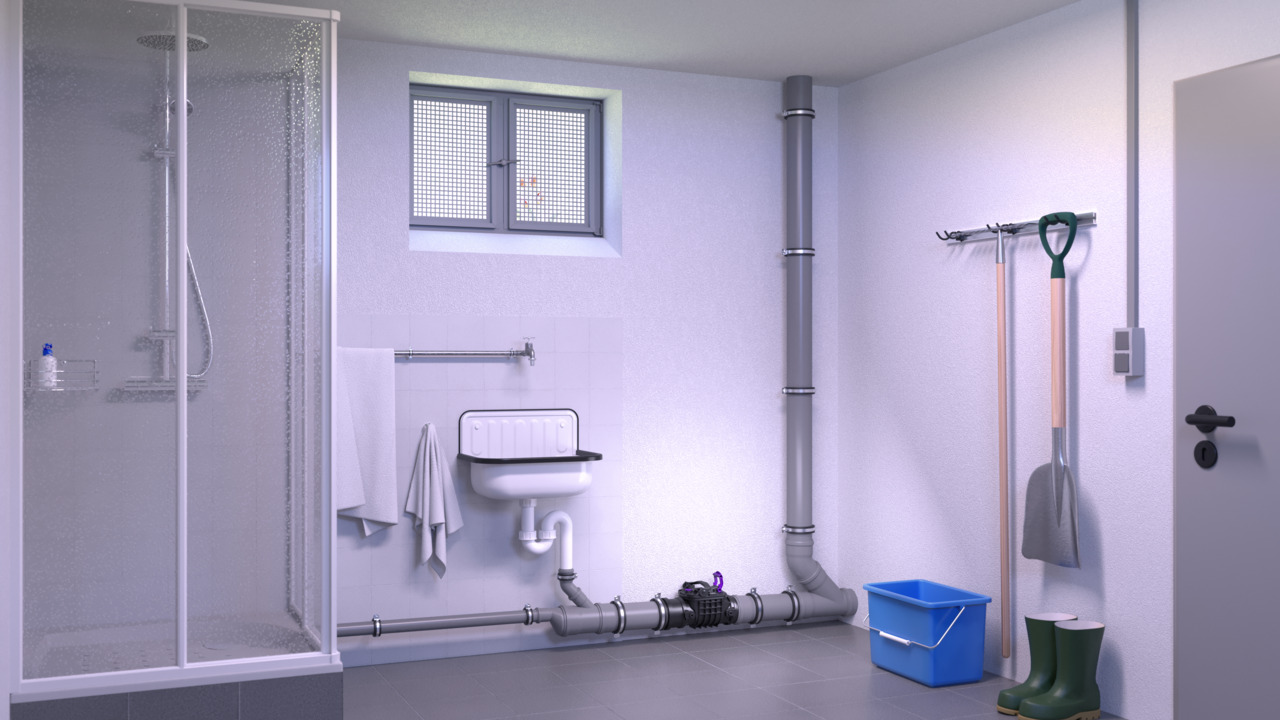

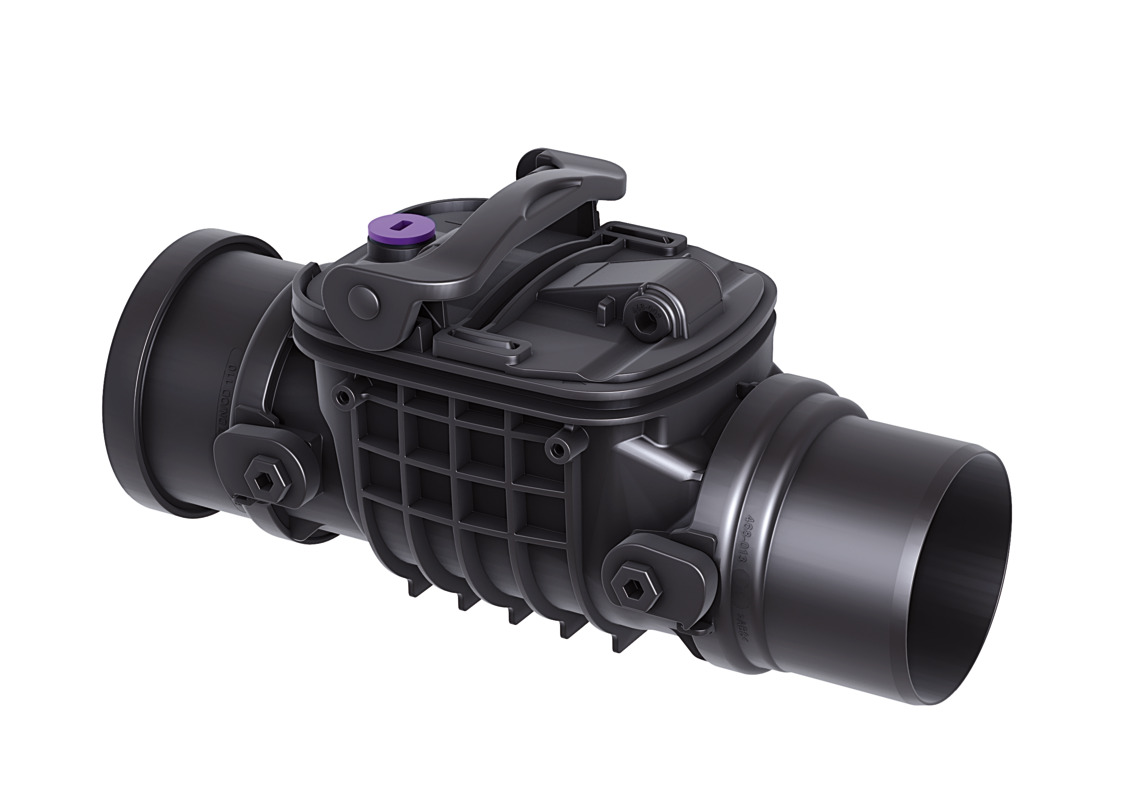

Açık boru tesisatı için Staufix durgun su vanası.

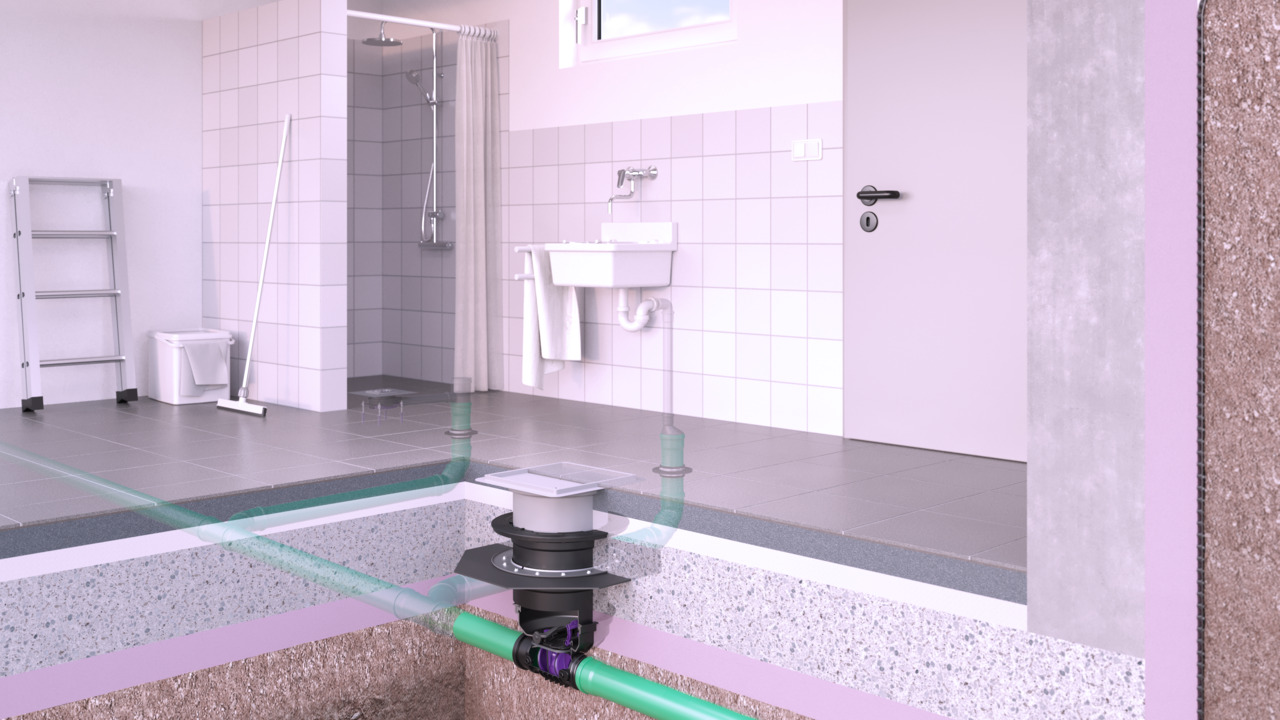

Zemin döşemesine montaj için Staufix durgun su vanası.
Kullanım seçenekleri
Staufix ve StaufixControlgeri akış önleyici vanalar dikey olarak ayarlanabilen üst bölüme sahip montaj kiti sayesinde açıkta kalan bir drenaj borusuna veya zemin döşemesine rahat ve düzgün bir şekilde monte edilebilir. Flanşlı ve elastomer bir su geçirmez membranlı uzatma parçası sayesinde su geçirmez betona bile monte edilebilir.

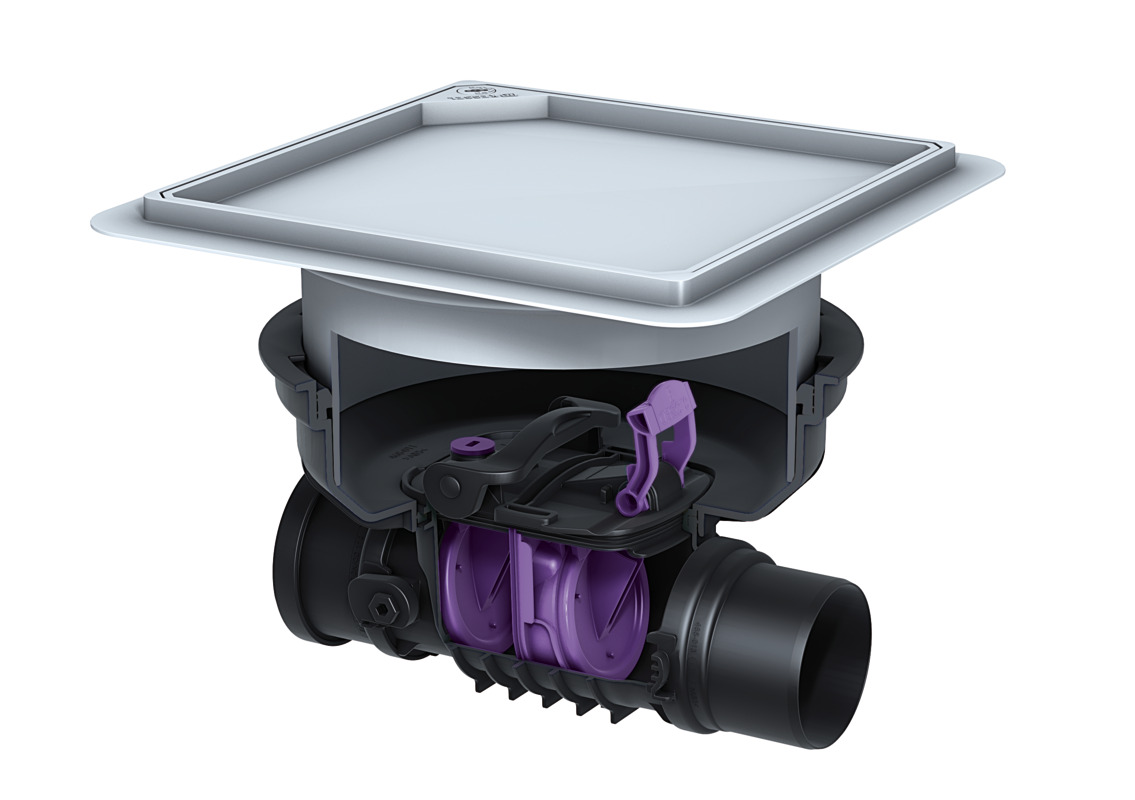

Staufix backwater valve Type 2
Floor slab installation
| Nominal size (DN) | Backwater protection | Length | Width | Stainless steel flap as rat protection | Item no. | ||
|---|---|---|---|---|---|---|---|
730090.10X | 90 | Type 2 | 444 mm | 444 mm | no | 730090.10X | Show |
730090.10XR | 90 | Type 2 | 444 mm | 444 mm | yes | 730090.10XR | Show |
730100.10X | 100 | Type 2 | 444 mm | 444 mm | no | 730100.10X | Show |
730100.10XR | 100 | Type 2 | 444 mm | 444 mm | yes | 730100.10XR | Show |
730125.10X | 125 | Type 2 | 511 mm | 444 mm | no | 730125.10X | Show |
730125.10XR | 125 | Type 2 | 511 mm | 444 mm | yes | 730125.10XR | Show |
730150.10X | 150 | Type 2 | 523 mm | 444 mm | no | 730150.10X | Show |
730150.10XR | 150 | Type 2 | 523 mm | 444 mm | yes | 730150.10XR | Show |
730200.10X | 200 | Type 2 | 586 mm | 444 mm | no | 730200.10X | Show |
730200.10XR | 200 | Type 2 | 586 mm | 444 mm | yes | 730200.10XR | Show |
| Nominal size (DN) | Backwater protection | Length | Width | Stainless steel flap as rat protection | Item no. | ||
|---|---|---|---|---|---|---|---|
730000.15S | 125-200 | Type 2 | 444 mm | 444 mm | no | 730000.15S | Show |
730090.10S | 90 | Type 2 | 444 mm | 444 mm | no | 730090.10S | Show |
730090.10SR | 90 | Type 2 | 444 mm | 444 mm | yes | 730090.10SR | Show |
730100.10S | 100 | Type 2 | 444 mm | 444 mm | no | 730100.10S | Show |
730100.10SR | 100 | Type 2 | 444 mm | 444 mm | yes | 730100.10SR | Show |
730125.10S | 125 | Type 2 | 511 mm | 444 mm | no | 730125.10S | Show |
730125.10SR | 125 | Type 2 | 511 mm | 444 mm | yes | 730125.10SR | Show |
730150.10S | 150 | Type 2 | 523 mm | 444 mm | no | 730150.10S | Show |
730150.10SR | 150 | Type 2 | 523 mm | 444 mm | yes | 730150.10SR | Show |
730200.10S | 200 | Type 2 | 586 mm | 444 mm | no | 730200.10S | Show |
730200.10SR | 200 | Type 2 | 586 mm | 444 mm | yes | 730200.10SR | Show |

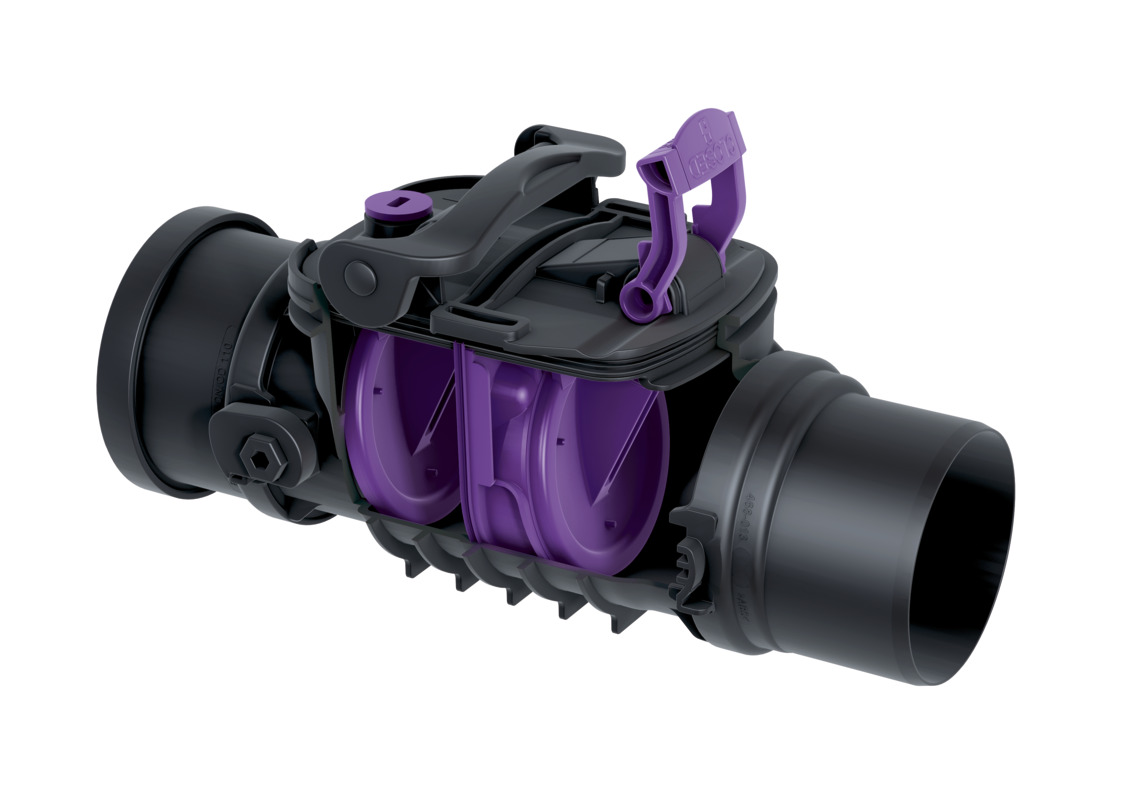

Installation in an exposed drainage pipe
| Nominal size (DN) | Backwater protection | Length | Width | Stainless steel flap as rat protection | Item no. | ||
|---|---|---|---|---|---|---|---|
730090 | 90 | Type 2 | 385 mm | 167 mm | no | 730090 | Show |
730090R | 90 | Type 2 | 385 mm | 167 mm | yes | 730090R | Show |
730100 | 100 | Type 2 | 389 mm | 167 mm | no | 730100 | Show |
730100R | 100 | Type 2 | 389 mm | 167 mm | yes | 730100R | Show |
730125 | 125 | Type 2 | 511 mm | 216 mm | no | 730125 | Show |
730125R | 125 | Type 2 | 515 mm | 214 mm | yes | 730125R | Show |
730150 | 150 | Type 2 | 526 mm | 214 mm | no | 730150 | Show |
730150R | 150 | Type 2 | 523 mm | 216 mm | yes | 730150R | Show |
730200 | 200 | Type 2 | 586 mm | 233 mm | no | 730200 | Show |
730200R | 200 | Type 2 | 586 mm | 233 mm | yes | 730200R | Show |

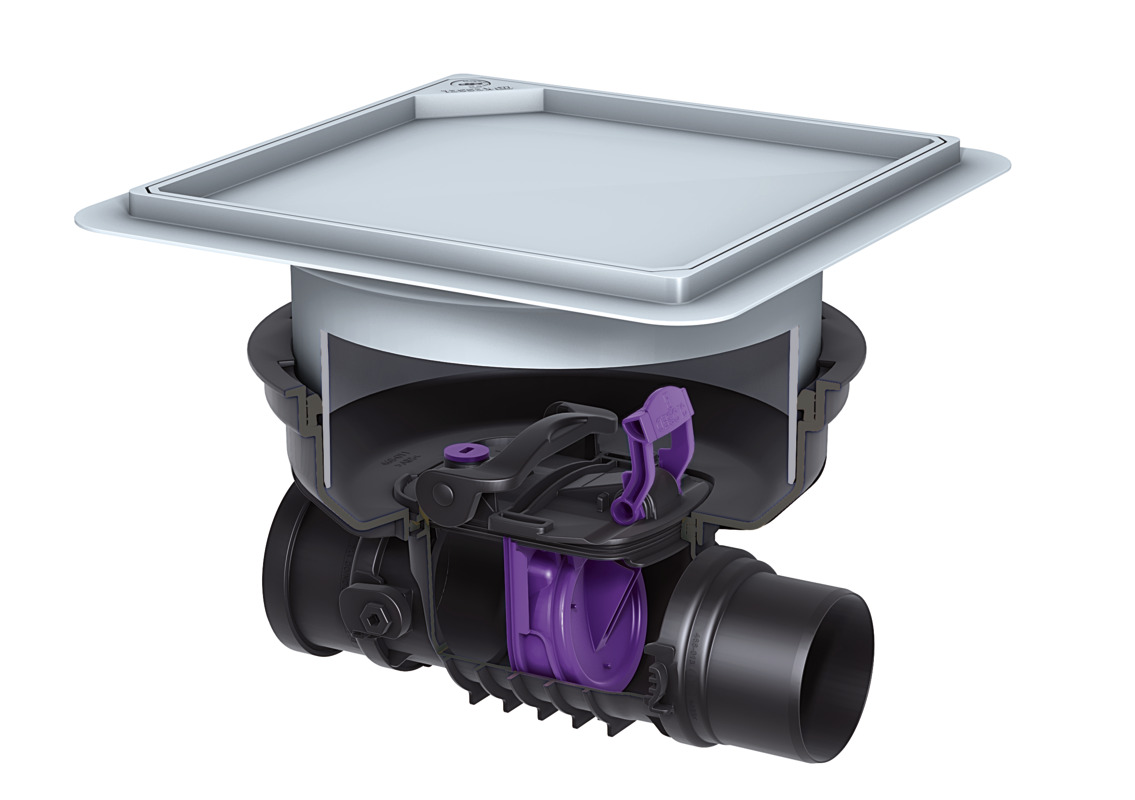

Staufix backwater valve Type 1
Floor slab installation
| Nominal size (DN) | Backwater protection | Type of cover | Length | Width | Item no. | ||
|---|---|---|---|---|---|---|---|
720090.10S | 90 | Type 1 | Cover plate | 444 mm | 444 mm | 720090.10S | Show |
720100.10S | 100 | Type 1 | Cover plate | 444 mm | 444 mm | 720100.10S | Show |
720125.10S | 125 | Type 1 | Cover plate | 511 mm | 444 mm | 720125.10S | Show |
720150.10S | 150 | Type 1 | Cover plate | 523 mm | 444 mm | 720150.10S | Show |
720200.10S | 200 | Type 1 | Cover plate | 586 mm | 444 mm | 720200.10S | Show |
| Nominal size (DN) | Backwater protection | Type of cover | Length | Width | Item no. | ||
|---|---|---|---|---|---|---|---|
720090.10X | 90 | Type 1 | tileable cover plate | 444 mm | 444 mm | 720090.10X | Show |
720100.10X | 100 | Type 1 | tileable cover plate | 444 mm | 444 mm | 720100.10X | Show |
720125.10X | 125 | Type 1 | tileable cover plate | 511 mm | 444 mm | 720125.10X | Show |
720150.10X | 150 | Type 1 | tileable cover plate | 526 mm | 444 mm | 720150.10X | Show |
720200.10X | 200 | Type 1 | tileable cover plate | 586 mm | 444 mm | 720200.10X | Show |
Installation in an exposed drainage pipe

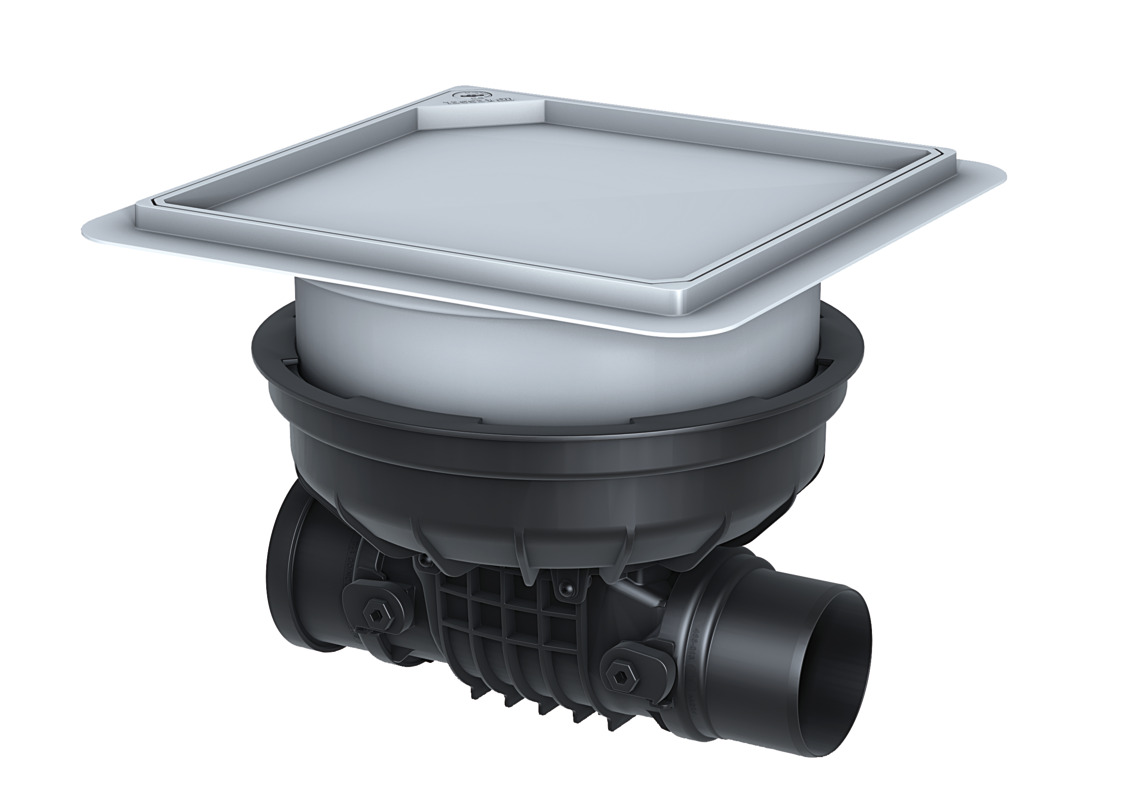

Staufix clean out
Floor slab installation
| Nominal size (DN) | Length | Width | Item no. | ||
|---|---|---|---|---|---|
700090.10S | 90 | 444 mm | 444 mm | 700090.10S | Show |
700100.10S | 100 | 444 mm | 444 mm | 700100.10S | Show |
700125.10S | 125 | 511 mm | 444 mm | 700125.10S | Show |
700150.10S | 150 | 523 mm | 444 mm | 700150.10S | Show |
700200.10S | 200 | 586 mm | 444 mm | 700200.10S | Show |
| Nominal size (DN) | Length | Width | Item no. | ||
|---|---|---|---|---|---|
700090.10X | 90 | 444 mm | 444 mm | 700090.10X | Show |
700100.10X | 100 | 444 mm | 444 mm | 700100.10X | Show |
700125.10X | 125 | 511 mm | 444 mm | 700125.10X | Show |
700150.10X | 150 | 523 mm | 444 mm | 700150.10X | Show |
700200.10X | 200 | 586 mm | 444 mm | 700200.10X | Show |
